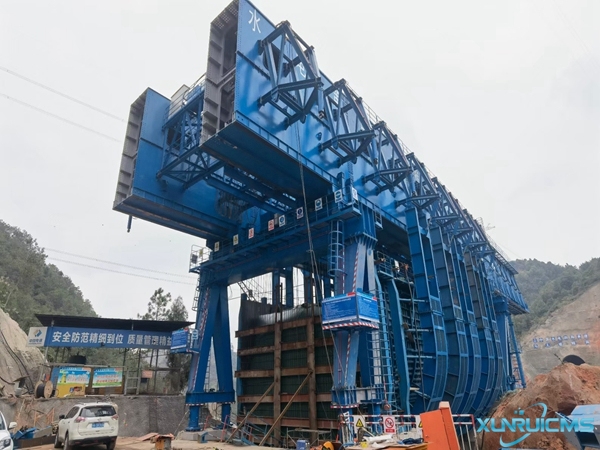

液压系统是辽宁锦州移动模架租赁厂家15090371237的移动模架实现***动作的核心。本文从液压驱动原理、施工流程控制及故障诊断三方面展开探讨。

 一、液压系统架构与元件选型

1. 系统组成

   • 动力单元：柴油机驱动双联齿轮泵（排量100-200mL/r，压力等级21MPa），油箱容积800-1500L。

   • 执行机构：

     ◦ 支腿升降油缸（缸径200-320mm，行程1.5-3m）；

     ◦ 模板开合油缸（缸径160-220mm，推力300-800kN）。

2. 回路设计特点

   • 压力补偿回路：采用负载敏感泵（LS控制）实现多执行机构按需供油，节能效率提升15%-20%。

   • 安全保护措施：设置溢流阀（设定压力25MPa）与液压锁，防止油缸意外下落。

 二、施工流程的液压协同控制

1. 支腿同步升降控制

   • 同步策略：通过分流集流阀组控制四支腿升降同步误差≤10mm，地基预压采用分级加载（每级50kN，持荷10分钟）。

2. 模板开合精度保障

   • 位置反馈：磁致伸缩位移传感器（精度±0.5mm）实时监测模板开合度，闭环控制精度±2mm。

   • 压力保持：保压阀维持模板闭合压力（8-12MPa），确保混凝土浇筑时不涨模。

 三、施工过程力学动态调控

1. 混凝土浇筑顺序优化

   • 分层浇筑：每层厚度≤0.5m，从跨中向两端对称浇筑，偏心荷载差≤5%。

   • 实时监测：在模架跨中、1/4跨处布置应变片，监控应力波动范围≤±10MPa。

2. 温度变形补偿

   • 热膨胀控制：钢模温度变形系数1.2×10⁻⁵/℃，通过预留伸缩缝（宽度5-10mm）吸收昼夜温差变形。

 四、常见故障诊断与维护策略

1. 液压系统典型故障

   • 油缸爬行：成因包括空气混入（排气处理）或密封件磨损（更换斯特封）。

   • 压力振荡：管路共振时需增设蓄能器（容积10-20L，预充氮气压力6MPa）。

2. 结构件疲劳检测

   • 裂纹预防：对高应力区域（如主梁连接处）定期进行磁粉探伤，裂纹长度阈值≤2mm。

   • 螺栓复紧：每施工3跨后检查关键节点螺栓扭矩（标准值±5%）。

 五、技术升级方向

1. 集成化液压站开发

   • 将泵阀组、油箱、冷却器集成于一体，减少管路布置，目标减重20%-30%。

2. 自适应调平技术

   • 研究支腿压力反馈自动调平系统，目标调平精度±3mm。

结语：通过优化液压驱动与施工控制技术，移动模架能够高效完成大跨度现浇桥梁的复杂工序，其技术体系对推动桥梁工业化建造具有重要意义。
