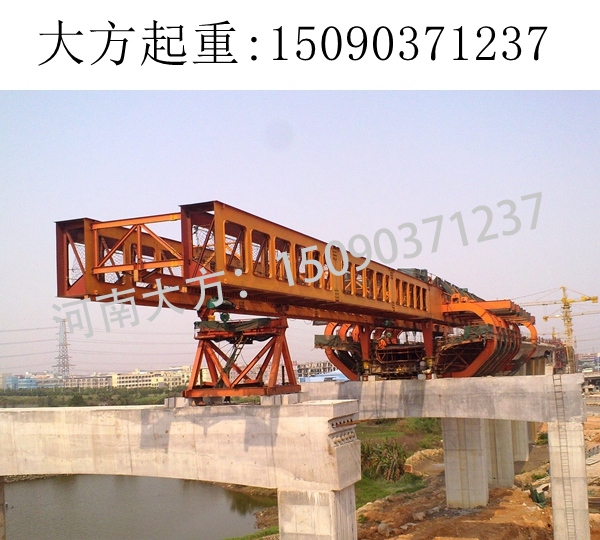

移动模架主要由主梁、鼻梁、牛腿、推进平车、横梁、外模板等组成。移动模架全长168米,前后鼻梁为箱型架结构,主梁为钢箱梁长64m高 5m宽2.5m。每一部分都配有相应的液压或机械系统。主要部件分述如下:

(1)主梁:移动模架系统主梁为两组钢箱梁截面尺寸为 4200mmX 2300mm 是模架主要承重梁。为运输方便,主梁分为 5段,每段由上下2 节组成。单块(主梁单节分上下两块)大重量 21t,节段间用强螺栓连接。

(2)鼻梁:移动模架鼻梁为钢架结构,主梁前后各一对,截面尺寸为 3500mmX2300mm

为移动模架前移过孔提供导向和支撑作用,以及为牛腿倒运提供行走轨道。鼻梁分加长型与标准型,单节大重量 21.5t节间用度螺栓连接。标准鼻梁位于两幅桥的内侧,用于移动模架前移过孔的导向和支撑,其长度为 32m,加长型鼻梁位于两幅桥的外侧，用于主梁前移过孔的导向和支撑,同时为牛腿倒运提供运行轨道前端加长鼻梁 54m 后端加长鼻梁 62。鼻梁间连接采用较接较接位置设在后-节鼻梁与其相邻鼻梁的连接处。

(3)模板横梁为焊接工字钢,截面尺寸为 1500mmX300mm。大间距42m共18根。横梁分左右2节单节重 1.5t。同一组横梁间通过强度螺栓连接,横梁对接设导向装置。横梁上设支撑螺旋顶,以安置模板横梁和外模板支架。模板横梁通过机械支撑系统进行竖向和横向调整。

(4)牛腿:牛腿由横梁、竖支腿组合而成。每组横梁设两片,分别设于墩前后,通过析架连接,并设有抱紧装置,与墩身紧固限制牛腿水平位移。竖向支腿为焊接钢箱结构,分 5种形式之间用螺栓连接,不同组合调整牛腿高度

(5)推进平车

推进平车位于主梁与牛腿之间,每套移动模架配6 台。每台推进小车有 2个推力630KN 行程350mm 横向移动液压缸,一个推力630KN 行程800mm 纵向顶推液压缸。主梁支撑在推进平车上。推进平车滑座上表面安装聚四氟乙烯滑板,小车通过三向液压系统使主梁在横向、顺桥向及竖向正确就位。

(6)外模板:外模由底板、腹板、肋板及翼缘板组成。底板分块铺在横梁上,与横梁对应。每对底板沿横梁销接方向由普通螺栓连接。腹板、肋板及翼缘板也与横梁对应,并通过在横梁设置的模板支架计支撑来安装。模板面板采用 6mm 钢板背部采用不等边角钢，H型钢以增加模板刚度

(7)牛腿倒运系统

牛腿倒运系统由行走轨道、悬挂旋转小车、提升装置、辅助吊装装置和液压系统组成。
